目前，图像监控系统大多采用PC和视频采集卡作为系统主要部分，基于嵌入式技术的图像监控系统设备在我国还只是起步阶段，没有成熟的产品应用。这一现状的根本原因就是我国在开发这类产品时，没有统一的开发标准和共用的开发平台，而且没有可靠的功能和性能测试标准，各个企业的开发技术力量分散，极大的影响了该类产品开发的效率和可靠性。而制造出来的产品同国外同类产品相比，功能相差太大，没有竞争力，市场基本上被国外公司所占领。因此，开发一个该类嵌入式系统势在必行。

系统总体方案

为了实现自动图像报警和图像采集，本文设计了动体检测算法，这是因为绝大多数情况下我们只对监控区域中运动的物体感兴趣，这样可以过滤掉只包含静态背景的图像，从而降低了对有限的嵌入式硬件资源的消耗。由于活动物体大多是人，而且这也是图像监控的目标，为此加入了人体信号探测器，用以辅助动体检测，以达到降低图像报警误报大电流电感器率的目的。本系统主要集成了图像采集、控制和存储等器件或芯片，组成了以FPGA为控制核心的实时图像监控系统。系统的总体方案如图1所示。

图1 图像监控系统功率电感结构图

系统工作流程为：系统上电后，FPGA从外部EEPROM自动加载程序，I2C模块对CIS进行初始化工作参数配置。CIS向FPGA输入图像数据信号，FPGA将采集的原始数据(RAW)转换成RGB格式，帧缓冲模块(Frame Buffer)每次将相邻两帧图像数据写入SDRAM，然后比较这两帧图像的差值，如果差值大于设定的阈值，并且人体探测器输出高电平贴片电感器生产厂家，就认为检测到了外界场景的运动，系统会自动将捕获的图像输出到SD卡进行存储。图2给出了系统的工作流程。

图2 系统工作流程图

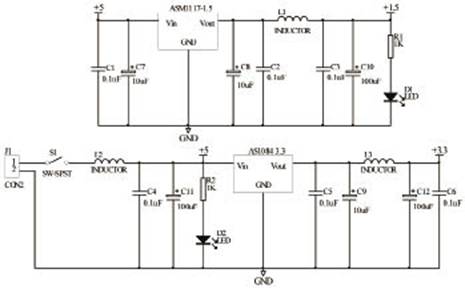

图3 电源电路原理图

系统硬件设计与实现

图像监控系统处理的数据量较大，同时还要满足实时性要求，因此板载电路需要选用容量较大，速度较快的器件。本系统采集的一帧图像分辨率大小为640×480，色深是24位，检测时需要在SDRAM缓存两帧，因此SDRAM的容量必须大于1.8M字节(640×480×3×2=1843200字节)，由于每个像素位宽为24位，同时NIOS是32位的处理器，所以SDRAM的位宽最好是32位。外部提供给FPGA的晶振频率必须大于CIS的像素时钟25MHz。考虑到检测算法需要较多的逻辑资源，因此FPGA的片内LE要很丰富，另外FPGA的管脚必须要满足外部器件连接的要求，在本系统中要实现所有器件的I/O口相连，FPGA的I/O管脚必须大于150个。由于电路原理图较多，这里只给出其中的一部分。

主控制芯片电路

本系统选用的Cyclone系列FPGA器件的具体型号是EPlCl2Q240C8。逻辑资源达12060个逻辑单元(LE，Logic Elements)，片内RAM的容量为239616bits。完全可以满足图像采集的设计要求。其内核供电采用1.5V、0.13um工艺，功耗较低。Cyclone器件支持各种单端I/O接口标准，如3.3V、2.5V、1.8V、LVTTL、LVCMOS、SSTL。Cyclone器件具有两个可编程锁相环(PLL)和八个全局时钟线，提供健全的时钟管理和频率合成功能，实现最大的系统性能。Cyclone器件具有高级外部存储器接口，允许设计者将外部单数据率(SDR)SDRAM，双数据率(DDR)、SDRAM和DDR FCRAM器件集成到复杂系统设计中，而不会降低数据访问的性能。Cyclone系列FPGA器件基于一种全新的低成本架构，从设计之初就充分考虑了成本的节省，因此可以为价格敏感的应用提供全新的可编程的解决方案。

电源电路

一般而言，FPGA器件出于芯片设计、多电平接口的需要，电源都分为两组：VCCINT和VCCIO，即内核电源和I/O电源，随着芯片内部连线尺度的逐渐减小，核心电源电压和接口电压也越来越低。本设计中EPlCl2器件的VCCINT为1.5V，VCCIO为3.3V。目前总的来说有三种电源解决方案，分别是线性稳压器电源(LDO)、开关稳压器电源和电源模块。大电流电感
