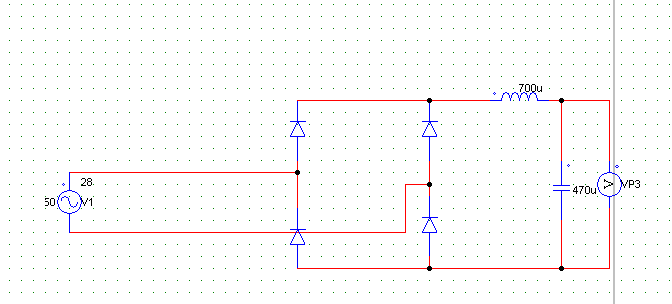

很奇怪的，就是一个简单的从20V工频交流电，经过整流后，再经LC滤波，不带载，我拿示波器的“地端”接到该电路的“负端”，瞬间电路冒烟，四个管子全烧坏了，我搞不懂是哪里短路了？难道是我示波器的“地端”没有跟电路工地吗？求解！

估计是给示波器供电的电源没有隔离

示波器接地了！

2#Siderlee为什么啊？示波器也用的是市电，该电路也用的市电，220V经变压器变28V。

示波器与电路的地应该是一样的才对啊，怎么会短路冒烟呢？

3#Lgz2006为什么啊？示波器也用的是市电，该电路也用的市电，220V经变压器变28V。

示波器与电路的地应该是一样的才对啊，怎么会短路冒烟呢？

那怎样做，才不会短路呢?求解！

示波器的黑色夹子是和大地连接的，用示波器连电源输出就相当于把输出端的一端接地了，所以会短路。

那怎么解决？不接示波器的地线，直接接“正端”就行了？不敢试，小弟怕怕，赔不起

短路就烧掉了。

示波器用隔离变压器供电

还有没有更好的方法？9#wuzhihuiqqyy

你的28V电源是否和220V原边隔离？如果没有隔离肯定冒烟的。

7#715811007

工频电源有一个隔离就行了

2个办法

1：示波器用隔离变压器供电

2：检查你的变压器，隔离了应该不会冒烟的，

实验室的示波器插头全部被阉割过的飘过。

。

。

一定要阉割;P

不会是自耦变压器吧，如果非自耦变压器，不应该出现这种问题的

示波器的地干掉就可以了！

开关电源测试纹波电压时，示波器的表笔负端是和示波器的外壳连通的，而示波器的外壳是和交流电的FG端子接在一起的。

若不把示波器的交流电源的FG端子去掉，则通过示波器的表笔负端和FG端子直接接在了一起，烧坏电路就不难理解了。

示波器用的插头是三个脚的吗？有接地这种插头吗？如果有的话，去掉接大地这个脚，或者用两个脚的，或者如大家所说的使用变压器给示波器供电。

阉割;P
