一种长寿高效Boost超级电容掉电保持后备电源
1 引言 测量仪器、数据采集系统、伺服系统以及机器人等重要单元或关键部件需在非正常掉电时进行状态记录和必要的系统配置，使用电池往往由于长期浮充致使寿命减少，且需定期更换。
超级电容器（Supercapacitor）兼有常规电容器功率密度大、充电电池比能量高的优点，可进行高效率快速充放电，且可长期浮充，在大电流充放电、充放电次数，寿命等方面优于电池，正在发展成为一种新型、高效、实用的能量储存装置，是介于充电电池和电容器之间的一种新型能源器件。
本文采用超级电容器设计了高效、大电流Boost掉电后备电源。
2 超级电容容量和拓扑的选取 该电源实现短时掉电保护，其配置需要优化，即采用尽量小的电容容量获得尽量长的使用时间。
采用Buck结构，效率会有所提高，但会有较大的电容电荷不能利用；采用升降压结构的Buck-Boost产生的反压直接利用会有困难；采用高频变压器隔离的拓扑，在经济性、效率、功率密度等方面均有一定限制；综上，本文采用了可使电容容量较为合理非隔离升压拓扑，主要技术指标如下：超级电容电压可用范围3V-5V，最大输入电流18A~20A，输出电压+5V@5A，保持时间10秒。
由于掉电保护时间较短，功率元件降额使用不必太苛刻。
超级电容作为储能元件，在正常情况下，该设计由5V电源供电，并同时给超级电容进行充电。
当外接电源掉电后，系统的所有供电需求均由超级电容完成。
在此设计中超级电容部分是由两个耐压值为2.7V，容值为220F的电容串联组成，为了达到较好的均压效果，使用了两个1M的电阻对两支超级电容进行均压。
3 后备电源主功率设计 3.1主功率拓扑的设计 主功率电路的拓扑结构采用的是Boost升压电路，电路如图1所示，主要包括超级电容，boost拓扑以及LC滤波三个部分。
Boost功率拓扑中，电感和MOSFET承受的电流较大，最大可到20 A，必须考虑MOSFET的耐流和必要的散热措施。
电感值选取应合适（本文选用2.2uH），由于在输入电压较低的情况下，需要得到必要的增益，MOSFET和电感的内阻会影响电压增益，即存在最大占空比，当占空比超过该值时，电压增益反而下降，效率变低，易因电感电流过大，引起电感饱和，从而烧毁MOSFET或电感。
MOSFET需要导通阻抗较小，电感的直流阻抗也需要很小。
LC滤波部分主要包括电感与电容，可经过试验选择滤波级数。
本设计选用0.9uH的电感作为滤波电感，滤波电容由2200uF和0.1uF的并联。
图 1 主功率电路原理图
图 2 控制驱动原理图
3.2 驱动控制设计
驱动控制采用UCC2813,开关频率为100K,如图2 所示，由该芯片的输出Gate1 直接驱动MOSFET。

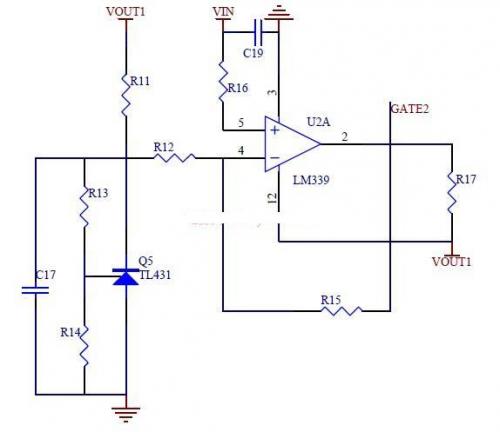

图 3 关断电路的原理图
4 可靠关断电路设计
任务完成后能可靠下电，即下电电压迅速且是单调下降的，关断电路的原理如图 3 所示，主要包括TL431 基准电路，LM339 运放比较电路两部分，通过检测超级电容两端电压，与设定及比较，形成滞环，完成电路的输出切断，图中滞环比较器在电容电压小于3. 5V 时电路关断。
