矢量信号分析器设计攻略

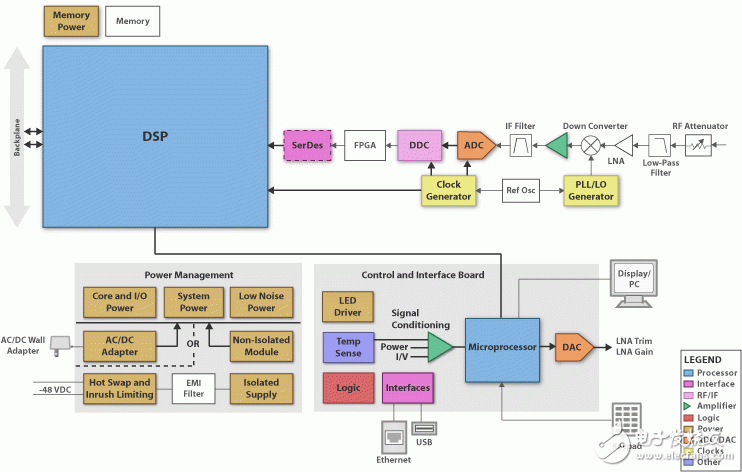

方框图 （SBD） 将超外差技术与高速模数转换器 （ADC） 和数字信号处理器 （DSP） 完美结合，可对调制信号执行频谱测量、解调和时域分析。
设计注意事项
矢量信号分析器 （VSA） 将传统超外差技术与现代高速模数转换器 （ADC） 和数字信号处理器 （DSP） 完美结合，可对时变系统和复杂调制信号执行频谱测量、解调和时域分析。这些功能使 VSA 成为用于通信、雷达/声纳、视频和许多其它应用的理想仪器。
通用子系统包括：
射频前端
在放大或衰减和滤波之后，射频输入信号经过一个或多个频率变换级别，将信号向下变频为中频 （IF）。主要规范包括相位噪声和抖动。
IF 部分
超高速 ADC 的商业可用性对矢量信号分析器系列仪器的出现起到了重要推动作用。这些 ADC 的主要规范包括带宽、动态范围和信噪比。
数字信号处理
可在运行于 DSP 之上的软件中实施各种信号分析功能。该软件使 VSA 能够在频谱、调制和波形分析方面对复杂的调制、时变信号进行描述。基于 DSP 的软件的输入通过按不同无线和有线通信标准生成的 I/Q 矢量调制信号进行采样。接收链在 DSP 中实施，其中包括调制/解调、通道解码、MIMO 处理、均衡、多路褪色补偿等。典型分析功能包括扫频频谱分析、宽带 FFT 信号分析、高速连续测量（包括 CCDF、功率频谱密度、自动关联和一致性测量）。它还能实现基于标准的调制分析、矢量信号生成和猝发错误率 （BER） 测量。软件实施提供的内在优势包括快速简单实施新功能、修正现有功能以及支持多个标准和技术。TI DSP 架构可实现超高代码效率和快速执行数学密集信号处理算法，这些算法对所有复杂通信标准均适用。附带超高速 C64x+ 内核，TI DSP 还具有其它性能增强功能，例如大量内部存储器、多种高速 I/O 和高速外部存储器接口，用于处理大量的采样数据。大电流电感
