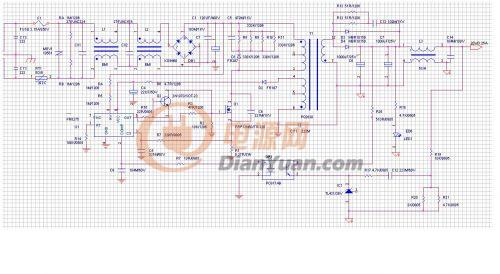

做20VDC /3.25A的电源适配器,VDS超高达到800V,怎么调也没办法调下来?


按你所说的我也改过,VDS会更高啊!
C6改10nF试试看。或者D1换其他厂家的FR207试试看。
我是初学者,最近也遇到类似的问题,改这个电容有效果。
二板管已经是RL207的了,C6也用了22NF也没效果是一样的呀!唉 现在真的好头痛。 Q2换成二极管管怎么样你好Q2现在是IN4148二极管了,没什么变化
这什么牌子的芯片呀?效率有多高呀??65W要用12N60?还两个肖特基,,成本不低哦
我的芯片 用10N60 MOS,一个20100肖特基 20V3.25A 效率 90%以上
一般Vds看带额定载时的波形,没有看短路时的波形
带正常载时Vds是多少?波形是怎样的?
R8-R11的阻值太大了,往小的改,小于100K,
更改过,吸收这我只用47K的也没效果,现我上传输入电压在264VAC时的VDS的波形,输出负载是,20V/3.25A时的波形。请大家帮助分析下。要调整哪里比较好呢?
改吸收电阻 不可取 改太小是能吸收能量 在电阻上损耗加大 温度会很高 效率会降低, 100K已经很小了,看你的波形的震荡很多,和我之前做一个无Y的很类似,我的正常工作时候VDS 520V 开机瞬间会跑到660V 前几个周期体现出来,那是用普通打法 加了两道屏蔽使得漏感增大造成的, 其实加TVS可以解决但是成本很高 , 你用的吸收二极管是FR207把 换成IN4007会低几十V的
变压器是加了屏蔽的,也就是把次级包起来,出来的问题和你说一就一样了,我也是初学的,请问用多什么样的TVS有电路吗?能给一个作参考吗?多谢我做了一个65W PQ2620的原边用了40匝,你这个波形很难看 调整下变压器把,次 做20V的没压力才对的 效率啥都好做啊!
你的温升是多少?效率是多少?,变压你说改,哪改什么参数呢?能说说吗?短路的Vds太大,大部分原因是芯片的LEB时间太长。外围想改比较难,可以试试将CS脚的RC滤波去了,变压器漏感尽量小,采样电阻改成无感的,估计会好点。你可以试试看。
尖峰的高低取决于以下几点:
1.变压器的匝比
2.RCD吸收回路的参数
3.变压器的漏感。
你好:请问我目前的变压器是28匝原边,付边9匝,VDD6匝,300uH电感量,PQ2620的磁芯,还要怎么改呢?请指点下,多谢!输出是20V/3.25A的。
你这说的是稳态下的Vds。他现在是短路,不一样的。LEB时间较小,反峰电压肯定能下来。
正常时VDS的图片已经贴上,请有空关注回复下多谢!
赞同你的观点,就是说正常工作的时候,VDS达到多少了?不要看短路之后的
正常时VDS的图片已经贴上,请有空关注回复下多谢!

輸出點解電容的容量減小試一下,還有在431陰級對地接個10uf的電容。
接这个与VDS有什么关系呢,愿听其祥!环路再慢也没有用。还有更好的方法吗?
你的见解能说说吗?多谢 哪是错了没改过来,不好意思看了半天才明白,原来光耦是错的
Vds过高,是不是变压器的问题呢?
原理是错但是电路是对的,就象你说的,假设是变压器有问题,哪又是哪里的问题,又该怎么改呢?请帮助分析下好吗多谢! 不会又是说漏感吧,上面已经说了漏已经控制到15UH了,不能再低啦,还有什么方法吗? 加长软启动试试大电流电感凌力尔特推出电流模式双输出 DC/DC 控制器 LTC3 加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2013 年 10 月 30 日 – 凌力尔特公司 (Linear Technology Corporation) 推出电流模式双输出同步降压型 DC/DC 控制器 LTC3774
