【长贴】今天刚拆了个电动车控制器，三相无刷电机的
本帖最后由quzhanguang于2014-1-2923:09编辑
弄了个无刷电机控制器，单片机是XCM0802。
初步判断是进水导致短路，炸管了。
74HC04,74HC08,两个74HC27，一个LM358
铭牌，上面都没有标功率瓦数
整体图
电路板
PCB背面

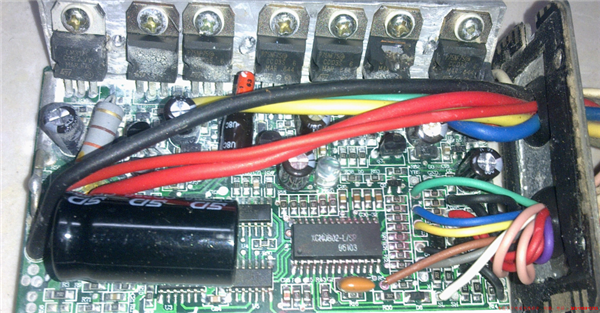

控制器XCM0802和门电路
74HC04,74HC08,两个74HC27，八脚的是LM358
控制器
MOS管型号ST的75nf75
稳压芯片是LM317
本帖最后由quzhanguang于2014-1-2722:59编辑
ST的75nf75是75安培的功率MOS
从炸掉的树脂封装可以看到里面大块的硅片，银丝已经烧的看不见了
本帖最后由quzhanguang于2014-9-2900:22编辑
康铜丝用来做电流采样，用LM358和阈值电压进行比较，组成电流限流电路，或者短路保护功能
大神，佩服。
为了能压低成本，MOSFET的栅极驱动电路是用分立元件搭建的，具体实现待我慢慢拆解
此贴陆续更新
waner55发表于2014-1-2722:51
大神，佩服。
大家一同交流学习的
期待楼主讲解
quzhanguang发表于2014-1-2722:48
ST的75nf75是75安培的功率MOS
75V,80A
logokfu发表于2014-1-2821:13
75V,80A
大意了，还是前辈看的细心
quzhanguang发表于2014-1-2821:19
大意了，还是前辈看的细心
经典的管子，电动车控制器专用的，等你后续的帖子哦
抢沙发
MOSFET功率驱动部分的电路。
按照PCB上一个个引脚绘制出来的。
waner55发表于2014-1-2922:40
抢沙发
汗。
。
。
我还没更新呢
原理图上传
跟着学习下
电源板块关注的人好少啊
好好学习啊
驱动频率大概是多少？
turf123发表于2014-1-3123:31
驱动频率大概是多少？
在电动车论坛上查到的，大约15KHz
本帖最后由quzhanguang于2014-1-3123:58编辑
5551是耐压160V的高压三极管，用来将TTL信号传递给MOS栅极驱动的上臂，因为上臂驱动是浮地的，电压可高值VCC+12V，5551承受电压高达60V。
给栅极充放电的推挽对管三极管则选用了低压大电流的8050和8550对管。
S8050贴片三极管.pdf(898.37KB,下载次数:16)2014-1-3123:52上传
点击文件名下载附件
S8550贴片三极管.pdf(1.25MB,下载次数:42)2014-1-3123:53上传
点击文件名下载附件
自举升压的二极管D1同样要承受高至60V的反向电压，因此没有选用和D2一样的肖特基二极管，而是选用了耐压高的M7二极管。
肖特基的反向耐压很低，但是却可以其导通压降小的优点来驱动MOS栅极。
