＃就是爱折腾＃核达150W超薄TV电源简单测试

2018-02-10 08:15:20 点击次数：

收到电源网申请到的核达150W电源样品后，发帖“准备”开拆，当时赶着要出差，简单在外围看了一圈，看到芯片是3843以及输出电感是4个脚就凭经验说是反激电源，其实错了，大错！13贴J版和14贴17贴朋友提出简单的论据就确定单管正激。感谢大家，我又学习了一次！

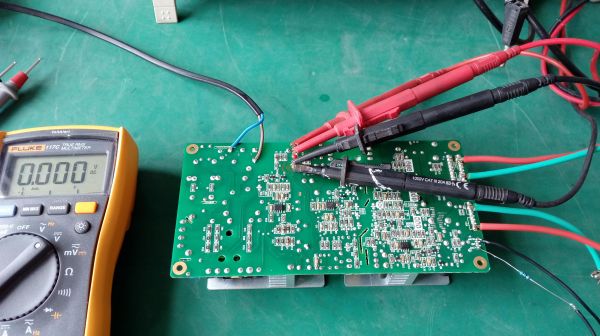

焊接了测试点和输入输出线

2-1

接上隔离探头和负载电阻，24V输出接15欧姆，12V输出接5欧姆电阻

3-1

测量开关管的GS和GD电压

1-1

本电源带有待机功能，交流输入上电后只有5V电源有输出，其他组没有，在+5VB和ON/OFF脚之间串了个100欧姆电阻后电源24V和12V有输出

现有负载状态下电源PFC 输出374V，其他负载状态没测量

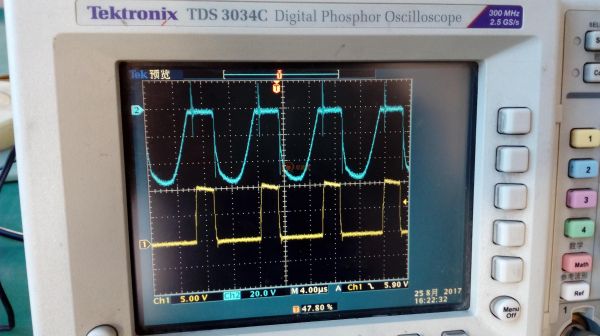

上图是带现有负载后开关管波形，黄色驱动，蓝色DS波形

9-1

测量开关管和次级整流二极管导通相位，现在接的是开关管和次级24V整流二极管

9-2

开关管和次级整流24V整流二极管导通波形，黄色是开关管GS(红测试棒接G)，蓝色是24V整流二极管波形（红测试棒接二极管正极）

开关管和次级整流24V整流二极管导通波形，黄色是开关管GS(红测试棒接G)，蓝色是12V整流二极管波形（红测试棒接二极管正极）
