仿老寿先生12V100A开关电源，接入反馈炸管。
首先本人为初学者，也是爱好者，非专业.菜鸟级的！
一直想自己做一台大功率逆变器试验用电源！
我废话就不多说了，直奔主题了！望各位高手们帮助分析分析何问题！敬谢了！
原理图是抄用老寿先生贴子里的.论坛里也有不少人曾经做出来过.（先感谢老寿先生）原理图如附图
输出整流用400A100V肖特基，
输入储能电容270U/450*8个
功率管60A600V，IGBT4支，电焊机拆的；

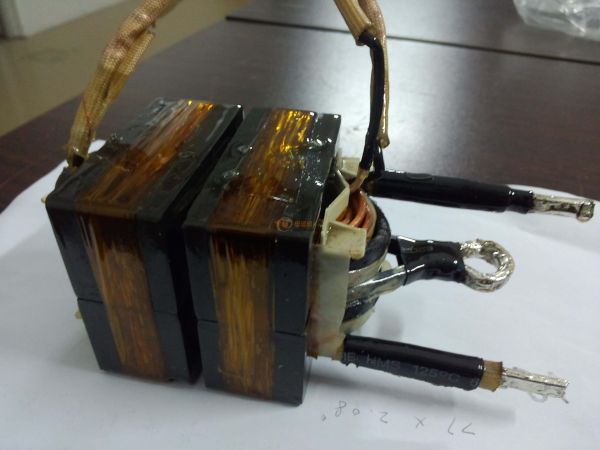

变压器EE70两个磁芯并在一起 ，底层2根2.0并绕28T(只有这么多线)，外层约24方平铜条绕3+3T.中心抽头（不是夹层绕）
电感10*6*10铁芯；24平铜条绕9T
输出电容是5个50V10F.
问题求解：通电后不接电压反馈(开环)，输出负载5个21W灯泡(串联)，电压有48V，输出无异常；可是为什么将输出电压接入反馈后爆了两个IGBT,找不出问题！
换管再上电，可以正常输出但没接反馈。

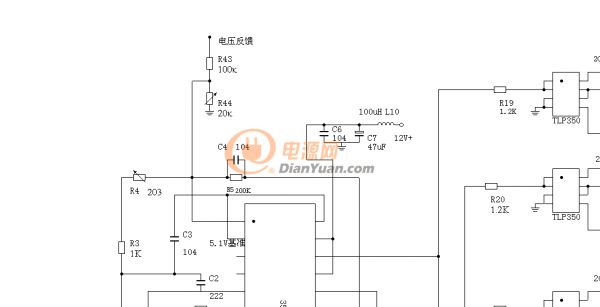

原理图
反馈分压接法
光耦隔离型
直接接电阻调试
用什么样的反馈接法？
望各们大师们指点！谢谢了！
唉，打了半天字，误关了网页都没了，白打了。
在没有接入反馈前是工作在最大占空比状态，当接入反馈后，脉宽变窄。驱动波形有时会变得很乱，变压器尖峰电压会升高很多，所以容易炸管。有示波器的话可以查看一下各个状态下的波形，就很能说明问题。
就你的电路来看，采用什么样的反馈形式都差不多，但最重要的是反馈的电压要合适才行。当2脚接入的是5V基准电压时，反馈电压也应该在5V左右可调节。再就是尽量减小变压器的漏感，以降低尖峰电压的压力，还有就提高功率管的耐压和加大吸收能力。
今天用一个交流变压器调压后再输入前级，电压比例AC50输出DC12-8V范围正常输出，如果少于8V占空比基本少到看不到，且不两边不对称，一边只有一条线另一边有30%左右！ 是3525有问题还是主变匝数不对？如果不改变压器能怎么改？载波是35K. 这是直接串电阻反馈试的，只是可调范围太少，想做12~24V的 目前还是无进展 兄弟：整图太小看不清，贴个大的。麻烦给个老寿先生的链接，电源的问题我们一起研究！ 帖子已被设置为头条，恭喜楼主可添加电源网私人官网微信（dianyuan_com）为好友，领取现金红包（备注信息：头条红包）
注：现金红包仅限当日领取
活动介绍：
http://www.nahua.net 扁平线电感/bbs/classic/ 连续更新中.... 原图的反馈电路没错，应该是变压器漏感引起的尖峰大了。你先试一下，把20K电位器调至最大值，这样的话相当于开环，应该不会烧管子。再测DS波形，然后慢慢调节电位器使输出电压减小同时观察DS波形，留意尖峰变化。如尖峰太高，证明上述判断正确，那就重绕变压器吧！ 这么低的电压的变压器的漏电感通常大，这里是3525的硬开关对漏电感影非常大，那么，变压器不是通常绕法就可以的，即不是三明治，一层初级一层次级，一层就是头尾端，直到绕满，好多明治了，这样的漏电感可以大大减小，再加管子一定吸收电路，就没有多大问题了。
接好线后的样子
测试时用的小变压器
原理图
电压高于AC75V时，直接串电阻反馈占空比不可调
好像是要么调了没反应要不就是直接关断没有输出，串的电阻是500K+100K
贴了大图看清楚了，电压反馈电路错误！改输出+端接4.3K电阻到3525的1脚，将R101、R102换掉，换成3K,输出为12.16V(计算值)。如要输出可调，将4.3K换成10K电位器就行。已经改了，但还是一样反馈会闪动
输入AC在75V以上，只要接上反馈就会闪，在75V以下可以调输出在8~12V之间，也可以调到5V但会闪。
我想拆个电焊机的非晶环来试试！
输出线圈多了。2+2就行。我觉得也是！

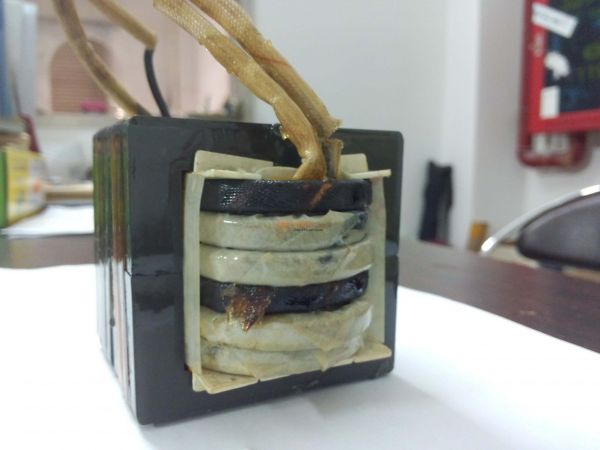

今天找了一个焊机的变压器来测试
结果和我原来绕的变压器一样，可调范围只有1V，超出1V变压器会嘎嘎响，比我原来的还要差。
看来不是变压器和问题，是3525控制电路的问题。
各位大神有没有别的电路可以代替这个3525
两个骨架都去掉一边
再用胶布并在一起
把磁芯放进去试一下，刚刚好
3.5W的麦格米特土豪级气体保护焊，主变就是用这种方法，但绕法不同
2.0的高线2条并绕28T
次级4*6的铜条，在一个报废的大型三相变压器拆的
绕好后浸漆
次级3+3
这条整理出来准备做输出电感，还是4*6的铜条2条并绕
绕好后的样子，E与I中间有个2MM的环氧板
麦格米特在电抗
瑞凌WS300电抗
你的输出电感好像没有开气隙，这样的话电感会饱和的，这个原因也可能是接入反馈就炸管的原因
有气隙，2MM的环氧板 都是大神啊！ 兄弟，你用矽钢片做电感，不行吧，那是做工频的！要用铁氧体磁芯。 去掉电感也是一样结果 接入反馈炸馆有可能是环路自激了 其实，这样变压器 绕法漏电感非常大，不爆管才是奇怪的你呢，开环占空比高当然没有问题了，一旦占空比调制，而且不可能均匀，爆管当然了 ，如果不爆管我还觉得奇怪的呢，我说了必须一层初级一层次级，多明治绕法，即初级一个并联次级一概并联，这样漏电感非常小就没有问题了，另外，驱动开关管不要太快，增加一点吸收器估计将完全没有问题了，首先，这里漏电感太大了，要爆管的，漏电感会导致DU/DT,DI/DT 高，发生米勒效应共态导通管子就坏了，如果漏电感非常小甚至吸收器都可以不要，就是漏电感太大导致的。大电流电感探析晶硅光伏电池漏电的原因 4月08日 第三届·无线通信技术研讨会 立即报名 12月04日 2015•第二届中国IoT大会 精彩回顾 10月30日ETF•智能硬件开发技术培训会 精彩回顾 10月23日ETF•第三届 消费
