求助：全桥驱动电路的供电问题
2018-08-01 06:25:51 点击次数：
上一篇：uc3842做的boost电路遇到的问题 贴片电感信号隔离卫士，车用2.5A门驱动光耦 构建坚强农网 服务新型城镇化 抗干扰能力和电磁兼容性提高途径 经典指南：你真的了解开关电源吗？ 怎样用最小的代价降低MOS的失效率？ 整合SAR转换器 ADC简化信号调节路径 透过 Linux 内核看无锁编程 相同线径，相同匝数，相同的磁芯材质，相同的骨架，相同 基于DSP三环控制的逆变电源的设计 BP1360 为什么不能用1N4007做整流桥？有些火牛会

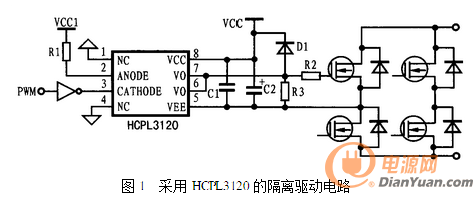

对于这个控制上桥臂的驱动IC，电源的负极接到VEE
据说驱动上下桥臂的光耦不能用同一个电源供电，那请问驱动下桥臂的电路跟这个一样吗？
如果一样的话，既然两个不同的电源的正、负极都分别接到光耦的VCC和VEE，那么它们算是共地了吧
全桥电路的电源的正极接到上桥臂的D极，负极接到下桥臂的S极，那么三者也算是共地，不就可以接在一起吗？这样的话，就相当于只使用了一个电源。。
就是这一点有点乱，请大神帮忙。。。
两个下桥臂驱动可以共地，上桥臂、上下臂之间要隔离，这种方案共需要三组相互隔离的驱动电源。 请问两个上桥臂的驱动芯片可以用同一个电源吗 不可以。除非改用自举驱动方式。 如果改用自举电路，供电给两组上下桥驱动光耦的2个电源 和 供电给MOS管的电源的负极就要连在一起了 是的，自举驱动只要一个跟主路共地的电源就够了。大电流电感双向DC/DC与BUCK同步整流电路？下图是双向DC/DC的拓扑结构，也叫buck/boost，但是我看到buck同步整流的拓扑好像也是这个样子的，，，不知道正不正确？
跟同步BUCK结构上差不多。
L2 和 是什么用途？
电源新手，麻烦大家给点经验！ 从有厉害的人说用论坛学习，然而感觉自己每次都是下载资料，放着却没看，时间都没了，论坛学习出来资料，也就是讨论问题吧，
怎么合理利用论坛这个平台呀？
首先你手里必须要先有
