上一篇：请教3842做的电源，低压带载正常，高压通电烧MOS问题。贴片电感多数电源IC自带过流检测功能，而短路保护需要工程师自己来设计，小弟做过的短路保护用过线圈互感，和电阻取样关断辅助供电。不知大家还有什么更好的方法。

额...自己先顶一下！

这里有一个保护电路，鉴于过流保护和短路保护的反应速度的要求，我这边有个想法不知对否？还希望路过的大神们不吝赐教

即：输入信号经放大后进入比较器，比较电路处，如果用LM358可做过流保护，如果用比较器LM339可以做短路保护，这样理解不知对否，求拍砖

过流保护

感觉C1电容值太大，反应速度慢。这个容值的选取要多次试验才能确定

此电路时间常数 4.7K*10uF = 47 mS

这个时间响应，该烧的就烧了

那也就是说，只要 R C 取值合适，这个电路是可以用作短路保护的，这个时间常数一般取多少呢？或者是有什么判断依据可以减少试验时间在前期做好计算估计？比如MOS或IGBT的短路耐受时间？

你這電路是一個過電流保護, 而且是一個大電流的過電流, 怎說?因為其利用一顆OP將Sense 電阻兩端電壓放大, 再與比較器比較, 以減少Sense電阻的損耗

例如0.1R上流過30A, 則VS電壓為3V, 但是Sense 損耗為90W, 因此電組必須降為1mR, 功率損耗才會0.9W, 但是在1mR上只有30mV, 無法與比較器比較, 因此用OP差動方式放大上來......

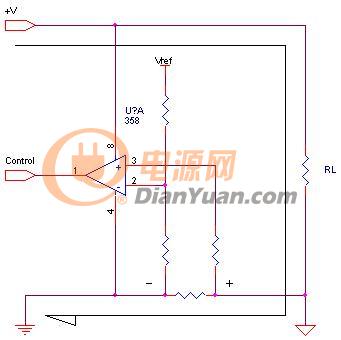

傳統使用為

x104

Pin2為參考電位, 考慮誤差所以通常PIN2會設為100mV之間, 此時Sense 電阻電流大時, 損耗將很大

很多RD傻傻把過電流保護與短路保護稿在一起;;;;在電源領域裡, 除非做自鎖, 也就是保護後控制直接關掉, 不然最終會回歸OPP模式

它的動作順序是" OCP ==> UVP ==> OPP , 動作一定是OCP先到, 再來是UVP,而當短路開機時會因為保護端沒電壓, 因此回歸OPP

簡單的短路保護 UVP:

x105

原理:當電壓接入時, A點與B點電壓上升, 而B點因為有電容依此上升時間較慢, 最終值, A點電壓比B點略高, 當發生短路時, 電流拉升頂到OPP後電壓下降

B點因為有電容撐住, 因此A點利用D1下拉一個VF, 此時A點電壓比B點低, 則OP轉態保護鎖住.....

還沒完喔, 先回別的再來.....

剛回一帖所以跳過...

更簡單的OCP保護電路

x106

利用輸出濾波電感來達成, 省成本, 但誤差大

原理: 透過分壓使B點略高於A點, 當電流流過電感時, 會因為壓差關係使B點分壓開始降低, 當B點低於A點時, OP轉態.....
