单相逆变器，STM32输出SPWM控制IR2110，驱动IRF250。
DC输入30V，输出波形如下图，请问1.波峰和波谷的失真是怎么造成的，应该如何解决？2.毛刺是开关管引起的吗？应该如何滤掉（如果不在最后输出级加滤波电路）
上面的图是小电压的，这是DC30V的
直流不稳压电源 发表于 2019-7-18 11:38上面的图是小电压的，这是DC30V的贴一个波形，什么都没有，主输出反激+极性切换还是半桥or全桥，双极性调制还是单极性调制，就让人分析？你当大家全是先知先觉？

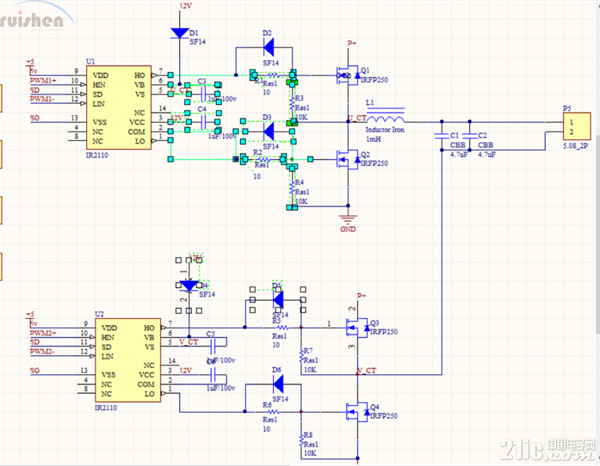

tianxj01 发表于 2019-7-18 16:59贴一个波形，什么都没有，主输出反激+极性切换还是半桥or全桥，双极性调制还是单极性调制，就让人分析？ ...不好意思，这是逆变部分原理图。
IR2110的驱动应该没有问题。
直流不稳压电源 发表于 2019-7-18 17:11不好意思，这是逆变部分原理图。线路看起来没什么明显毛病，看图纸标识，应该是典型的双极性调制的PWM。IR2110的驱动应该没有问题。
看顶部毛刺，感觉还是驱动PWM问题，是不是到了正负最大值时候，PWM波形没有进行最大最小限制，一般的来说，必须对PWM进行限制比如8位PWM，则最大不能超过255而最小必须是1。
还有就是你测量的是P5 2端波形还是只是测量了1端的波形？
