MOSFET驱动

2022-05-27 08:08:03      点击次数:
上一篇:PCB表面处理工艺简介 贴片电感

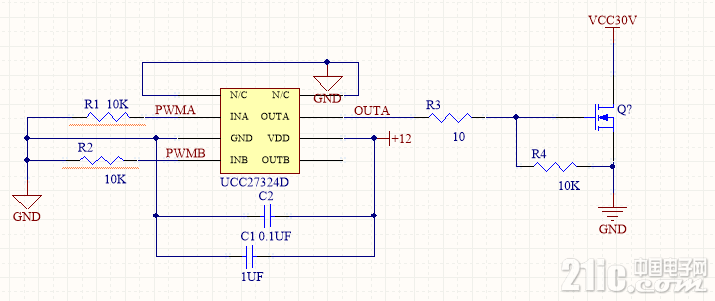

驱动芯片UCC27324D,驱动上下半桥的,第一次做硬件,我想试一下驱动电路好不好,用的驱动芯片的典型应用原理图如下图,INA由DSP给3.3V的脉冲,我只测A路驱动的好坏。

请前辈们指导,谢谢问题:1判断驱动好坏是不是看mosfet的GS端波形幅值是不是12V左右,或者看输出OUTA的波形幅值是不是12V左右的方波(示波器接OUTA,探头地接芯片GND)2.mosfet的30V电源地是不是和三角形地不供地?关键在于,如果你用上图的电路去测,mos管会立马烧掉。

你这是要看看到底是MOS管炸掉还是电源炸掉?

戈卫东 发表于 2019-3-12 18:14你这是要看看到底是MOS管炸掉还是电源炸掉?
放了一个低级错误,那可不可以看输出OUTA的波形幅值是不是12V左右的方波(示波器接OUTA,探头地接芯片GND)来判断驱动电路好坏,不接mosfet和主电源
pleee 发表于 2019-3-12 16:29关键在于,如果你用上图的电路去测,mos管会立马烧掉。

电路图画错了直通短路了,那请问如何判别驱动的一路A通道的好坏呢
