[开关电源]新人求帮助 下面这个双MOS的原理是啥
本帖最后由 ICIC小学生 于 2019-12-10 15:13 编辑 求助
你确定是这样的线路？这个结构，在CMOS芯片里面是一个典型的互补单元结构，因为互补单元，所以有很多限制，比如VCC不能超过XX电压，这是因为当VCC大于2个MOS的开启电压时候，则，输入信号方波驱动过程，总有一部分时间，双管栅极都达到开启电压这个时刻，这就是我们经常说的共通。
这个共通是很要命的，尤其是驱动方波速度比较慢时候，将可能直接损坏输出电源或者管子。
典型的这管子开启电压是3V，2个3V算6V，则VCC在5V以下时候，线路可以很好使用，超过6V比如8V，则当输入方波在3V--5V过程中，上下管子都超过Vgs导通。
后果上面已经说了。
什么书上搞来的图？能不能提供一点上下文信息？是不是电火花机器的示意图？驱动信号高低电平应该与直流输入基本一致或者超出一点才能工作。
另外这个示意图，没有死区，大概率会出现半桥的上下臂同时导通的情况，电路本身有较大风险。
原理嘛就是 ： 驱动信号为低时，上臂 PMOS 导通，电极与工件接触发热、放电，烧蚀工件，驱动信号为高时，下臂NMOS导通，释放电极回路寄生电感储能
戈卫东 发表于 2019-12-10 15:47什么书上搞来的图？能不能提供一点上下文信息？

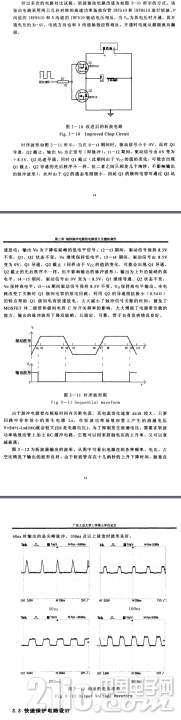

这是一篇论文里的图，我第一次弄脉冲电源，也不太懂
大电流电感
