[逆变器]基于SG3525的推挽逆变器前级，这货死活不震荡…
本帖最后由 真实科 于 2015-5-18 22:56 编辑
.我真是……*￥#%##@#测试了好多天，想自己解决碰到的问题，事实证明难度太大，费了我半个月。
废话不多说，高效率的提问。
我先贴出原理图+PCB版图+实物图。
提一下，这个板子是我做来学习推挽用的，不是用来做产品，所以有一些地方设计的不好，但理论上是可以达到基本的电路目的的。
该推挽参数，输入12V，输出310V，功率300W，SG3525他激，是逆变器的前级。
上电测试的结果：
反相输入端 0V DC同相输入端 2.7V DC同步端 0V DC振荡器输出 4.4V DCCT 1.28V DC（压根没看到锯齿波！）RT 3.60V DCRD 0.88V DC软启动 5.04VVref 5.11V电源 12.66V DC输出A 0V DC ，0V AC地 0V DC输出图腾电源 12.66V DC输出B 0V DC ，0V AC保护端 0V DC误差放大器补偿端 5.73V DC，AC未知…估计是0V。
反复检查过原理图，震荡部分外围应该是正确的，再仔细检查PCB，也应该没有错。
。
以为是3525的问题，前后更换了好多片，SG KA什么的都用过，都一个样，死活不震荡，也就没有输出了，所以我猜测还是原理图的问题。
根据计算，震荡部分的外围，可以设定3525工作在50K左右，占空比大概30%（具体忘了）…各位高手们能帮我看看是咋回事么？？学生在此先谢过。
满意回复
+8PowerAnts 查看完整内容我喜欢楼主的这种混血示波器，CRT的波形肉肉的很性感，很讨厌纯数字的示波器。
楼主这个软驱怕都生锈了吧
+7maychang 查看完整内容芯片只要RT和CT引脚上有电阻电容，死区控制引脚(放电引脚，※脚)联接好(只需要用到5、6、7这三引脚)，加电，检查CT引脚是否有近似三角波波形。
若无，查查你的3 ...
原理图有点难刷出来…… 本帖最后由 maychang 于 2015-5-19 01:33 编辑 C4是做什么用？“所以我猜测还是原理图的问题”原理图问题大了去了。
很怀疑楼主是否完整看过datasheet。
奇怪沒看到原理图，倒是看到两隻毛毛虫。
用芯片必须详读文件。

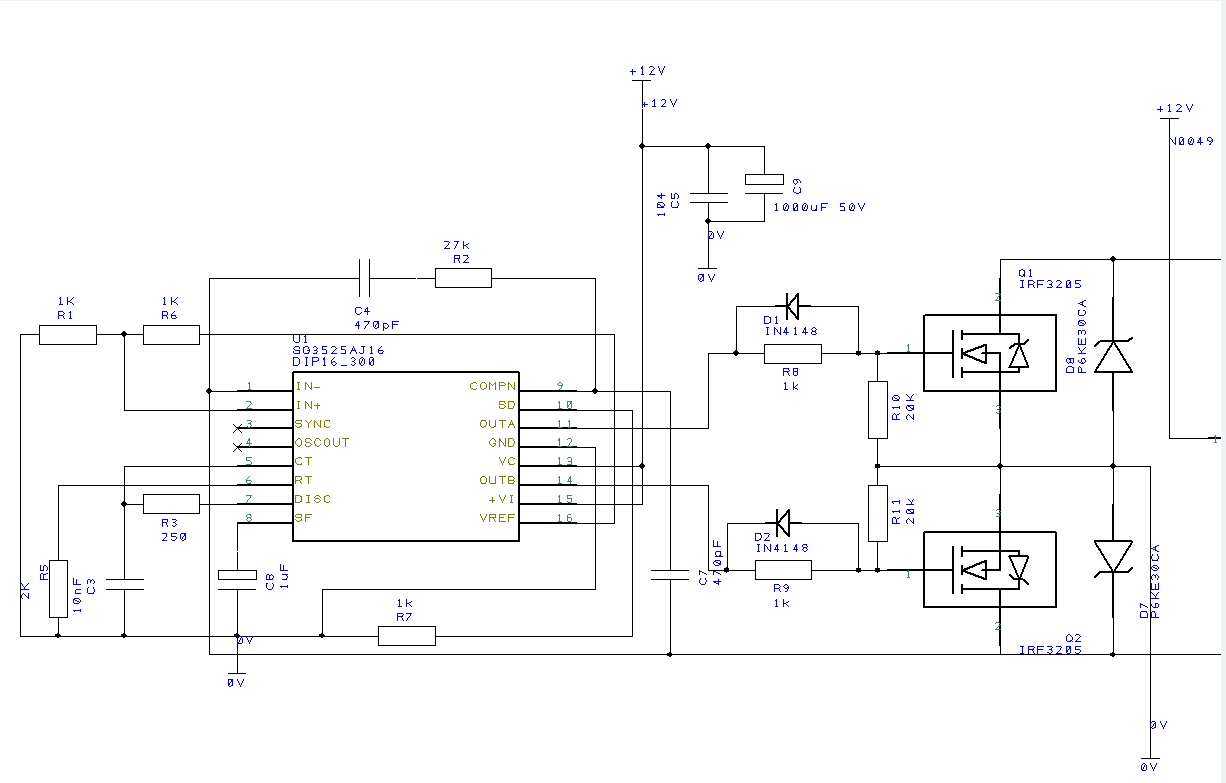

本帖最后由 真实科 于 2015-5-18 23:01 编辑 再放一下原理图，栅极电阻是5欧，不是1K。
图中错了。
。
如果是产品这图问题肯定很大，然而很多人用简易的的3525外围 加功率管IRF3205也能做个像样的推挽。
。
实际上，我是按照这个图改的。
