[开关电源]LM2575,DC24V 转 DC12V，调试时，出现啸叫声 ？
如附图一为使用TI WEBENCH 生成的LM2575 DC24V 转 DC12V的原理图，参数如下：输入电压范围：DC22V-DC26V ；输出电压：DC12V ；输出连续最大电流：1.0 A 。
附图二，为PCB的正反面图 ；附图三，为实物的正反面图 及 功率电阻 ；调试时，测试情况如下：输入电压：DC24.05V ；输出电压：DC12.06V ；负载电阻：17.5Ω（对应的负载电流约为0.69A）。
此时，出现了明显的啸叫声，不是很刺耳，但很明显。
请问，为什么会出现 啸叫声呢 ？非常感谢！附图一
附图二

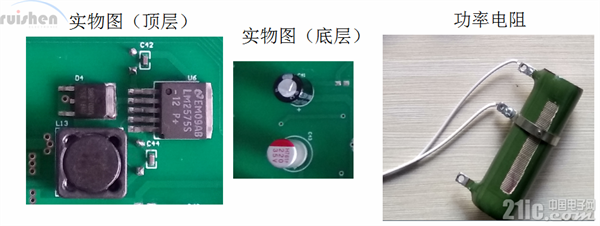

附图三
没人理，大神去哪里了
正常现象吧。
。
。
想不叫，换电感，陶瓷电容，改变布线。
。
。
戈卫东 发表于 2019-10-31 22:53正常现象吧。谢谢！您的意思是 把 电解电容换成 陶瓷电容 ？可是,好像没有100uF这种规格的陶瓷电容吧。
。
想不叫，换电感，陶瓷电容，改变布线。
。
。
陶瓷电容换好的（不叫的），或换成电解，或干脆不要。
大电流电感
