脉冲变压器输出波形问题
我是一个研二在读学生，老师给我的任务是做一个1kV高压直流电源，功率很低，输出大约在1mA左右，但尺寸要求很严格，必须小型化。

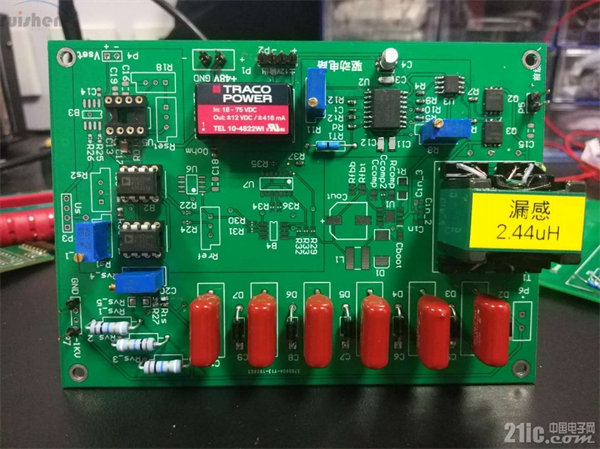

我采用的是直流逆变然后倍压上去，中间需要用到原边中心抽头的升压变压器，我参照卡罗尼尔的《变压器与电感器设计手册》设计了一款，规格是70kHz，输出功率10W，参数如下表所示： 变压器编号 1kV-70kHz 磁芯型号 PQ26/20 原边匝数 30 原边导线 #28厚漆包膜线 副边匝数 150 副边导线 #34厚漆包膜线 备注 初次级隔离怕变压器实物及电路板如下图所示：
电路采用的是6倍压整流，测试条件是50kHz，负载用的1M欧姆，测试时发现变压器原边和副边的波形和模拟结果相差很多。
先说原边：

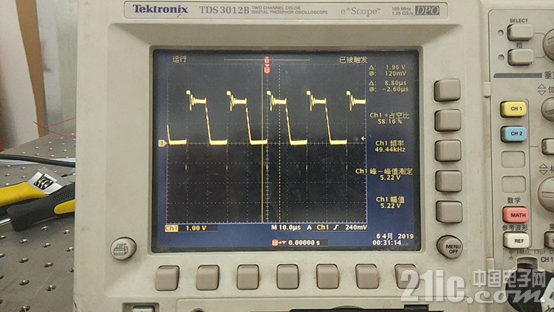

上图是原边同名端一侧的波形，在关断MOS时存在一个350ns左右的电压尖峰，并且开通MOS管时电压下降时间长达2.24us，模拟时是立即下降到0V的。
上图时原边中心抽头另一侧的电压波形，没有尖峰但是关断MOS管时电压上升时间长达2.64us，但模拟结果是立即关断的。
再说变压器输出端，波形如下：
变压器的输出端波形不是矩形脉冲，而是变成了类似三角波的输出波形，请问这是为什么啊？不应该是方波输出吗？你真的吓到我了，1000V1mA，输出功率也就是1W。
做这么一个板子？你确定你的导师会让你过关？1KV要求真心不高，随随便便一个反激，3842驱动一个小MOS管，10倍以上的匝比，如果需要可以加点谐振，一个ee16 变压器，直接高压整流管输出就搞定的，至于你这样么？想当初一个5551，一个EE16 就要做稳定的阴极射线管高压了，还很稳定不是？ 本帖最后由 条件收敛 于 2019-6-26 09:23 编辑
tianxj01 发表于 2019-6-25 20:31你真的吓到我了，1000V1mA，输出功率也就是1W。这个板子里面还有采样 保护所以比较大，大概9*13cm，测试完成之后还会重新布局，电路板直径要控制在25mm以内，之前查阅文献的时候我看到以前做这方面技术的学校的文章使用的这种思路，我就延续下来了，您说的这种我还不是很了解，因为学校里没有人做这个，我本身也没有接触过电源，但课题需要必须得做，后面还需要做30kv 150kv的电源，所以就想先用倍压电路试一试。做这么一个板子？你确定你的导师会让你过关？1KV要求真心不 ...
那关于变压器的输出波形您有什么看法吗 这种波形正常吗？ 本帖最后由 tianxj01 于 2019-6-26 13:31 编辑
条件收敛 发表于 2019-6-26 09:21这个板子里面还有采样 保护所以比较大，大概9*13cm，测试完成之后还会重新布局，电路板直径要控制在25mm以 ...没看见你图纸，不过你形容有中心抽头，实物板子上贴片MOS管2个，则推测为互补推挽斩波模式。
从波形可以发现你原边主开关动作不对称，这种原边推挽变换器，最基本要求就是原边驱动和开关动作必须完全对称。
变压器副边波形畸变，最大的原因1：原边波形不对称畸变，磁芯偏磁（甚至近饱和），而推挽管子可能有少许共通。
2：升压比高，但是原边电感量太大，造成激励电流能量弱，而副边匝数多，分布电容、负载电容大，就出不来你想看见的方波。
