请教一下TL431+光耦的反馈电路
本帖最后由 小研究 于 2018-10-12 10:30 编辑 一个老生常谈的话题，最近调试电源时遇到的，在网上搜索了一些，搞不出眉目来，希望高手指点一下。
说一下主要情况：1，VOUT输出较高，达到300V以上，因此不敢直接挂TL431，而是另外搞了一个输出线圈，提供一个电源。
2，为了简化测试，直接将电位器换成了1K精密电阻，根据这个比例，输出应该闭环在343V，但实际上300V左右就出于闭环临界状态了。
另外又换了R8电阻为18K，加上1K电阻，理论闭环应该在200V左右，但实际上闭环为212V。
3，用示波器测量TL431的参考端，即R6的右端，可以看到闭环时的确达到了2.5V，但非常不稳，有震荡的倾向。
此时停止电源的输入，则明显看到此2.5V停留片刻之后迅速下降到1.2V多点，就基本维持住了（此后随输出电容放电慢慢下降，非常缓慢）。
此时是自然分压，不受任何干扰了，也就是说运行时TL431提前反馈了。
4，把C14电容拿掉，有改变，但仍然提前闭环。
该如何调整，谢谢。
环路参数有问题的典型表现。
1.5MΩ上采样+103负反馈。
滞后太严重了。
431+光耦的反馈回路现成的很多，可以参考一下进行修改。
而且该回路和你采用什么主控直接有关系。
单纯分离一个431+光耦线路来讨论完全没有意义。
本帖最后由 小研究 于 2018-10-12 10:39 编辑

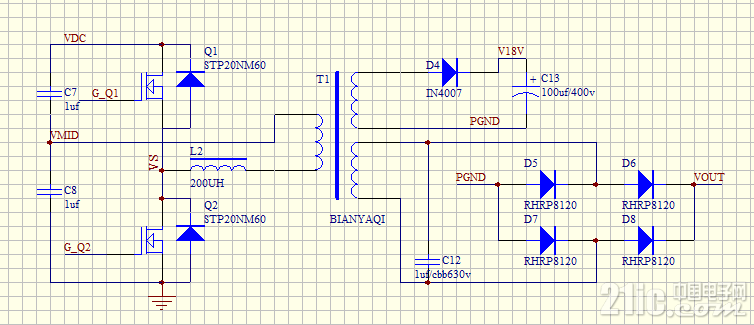

tianxj01 发表于 2018-10-12 10:32环路参数有问题的典型表现。感谢啊，其实主回路就是我2天前发的帖子，纯半桥的，基本调试的差不多了。1.5MΩ上采样+103负反馈。
滞后太严重了。
431+光耦的反馈回路现成的很多，可以 ...
具体指点一下吧，该怎么具体分析这个反馈。
项目赶时间，理论方面以后再深挖吧。
小研究 发表于 2018-10-12 10:38感谢啊，其实主回路就是我2天前发的帖子，纯半桥的，基本调试的差不多了。你这个纯粹是打嗝模式的负反馈，不能以常见的线性反馈来讨论了。具体指点一下吧，该怎么具体分析 ...
正常情况，这种闭环，本身就必须以接近自激模式进行调整才可能运行在目标电压附近。
根据这个情况，你必须对你的负反馈系统进行超前补偿而不是滞后。
让负反馈系统尽量以最快速度运行。
理论上，你这个负反馈系统，就是工作在类似自激状态下的。
PC817应该并一个电阻，让TL431有一个最小电流，让电流区间更线性。
