求教地噪声或者电源噪声问题
本帖最后由 blueman163 于 2019-10-10 17:23 编辑 有个应用需要输出40mV的正弦波，输出部分的供电及DA输入信号（SPI）都做了隔离。
基本流程如图1所示（略去无关部分）
图1然后输出干扰很大（可能和测试有关，放在文末描述）
图2（信号VPP约为250mV，）分段测试，发现是由模拟部分 5V转3.3V 带来的干扰，换成LDO就好多了。
图3（最好效果，与图2测试点、测试条件相同）

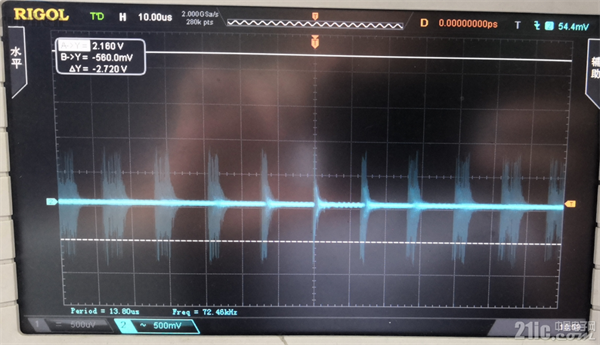

图4，电源线上的干扰波形，放大看是震荡。
再分段测试，需要改动图1中A B C三处。
其中B的改动是增加共模电感，A是更换衡孚开关电源（测了4个品牌，其他都不行）问题1：干扰的来源及消除A点：5V转3.3V 换成LDO，可以理解成电源LC参数不好或者不该用BUCK类型电源（图省事，从海思3519上扒过来的，MPS的芯片）；B点：增加共模电感 是什么鬼呢， 这个28V转5V隔离模块，试过加些LC滤波，效果不大，难道这些干扰是共模性质的？还是我的测试方法、电源环路有问题。
问题2：测试方法
图5 测试方法的问题。
表笔一端夹在GND上，笔头点在板上另一处GND上，干扰or噪声的波形如图4所示，（最坏时有1.5V VP-P，处理完最好时有50mV VP-P，测试点是一样的）问题1：1、夹在GND上，测试GND，有干扰，我也没理解为什么；此时测试电源，波形（耦合交流）与测试GND相同，2、目前就算板卡不上电，表笔接好，也有40mV 的杂波，上了电会增大到50mV ，那么我想要的40mV的输出波形，都没法看了。
也不知道描述的清不清楚，发过来请大家指点下，我现在也没啥方法了，试过加C LC RC 成品的直流滤波器、交流滤波器。
其中C那个220V转28VDC模块最差，只要他上电，能干扰同插排的其他设备。
这个产品，必须用LDO，而且还有用PSRR指标好的LDO，楼主测试方法不对，探头地线不能用原装的带线的夹子接地，要用测电源纹波的那种方法：靠测法，（就是去掉接地夹子和探头帽，用粗一点的裸铜线绕在探头的裸露的地环上，当地线用，地与被测点越近越好） 本帖最后由 blueman163 于 2019-10-11 19:24 编辑
awei0822 发表于 2019-10-11 16:27这个产品，必须用LDO，而且还有用PSRR指标好的LDO，楼主测试方法不对，探头地线不能用原装的带线的夹子接 ...多谢。
还有个问题不知道咋回事，就是正玄信号输出，后端接了一根3M长的导线连接后级设备，后接设备不接，只接导线，波形就变了，拔掉导线波性就会恢复。
blueman163 发表于 2019-10-11 19:15多谢。可能还是测量的问题，接上负载没有异常就行描述的不错 大电流电感还有个问题不知道咋回事，就是正玄信号输出，后端接了一根3M长的导线连接后级设备，后接设备不接， ...
