智能硬件产品通信三大技术大盘点
无线充电
对于优秀的用户体验，无线充电在整个环节中是不可或缺的，不仅省去了USB和充电线的繁琐需求，而且满足消费者进一步简化操作的要求。无线充电技术不仅能够运用在消费电子，从终端到生产制造，到处都充斥着无线充电的影子。东芝半导体的无线充电系统也满足这些终端的无线供电需求，从交流适配器到送电端系统到受电端系统再到电池管理芯片最终到电池，可基于接触式充电，或是非接触式充电，同时尽可能的降低系统能源损耗也变得至关重要。
目前为止，市场上无线充电方案良莠不齐，以使用LG WPC-300的芯片为例，实验环境统一以该芯片为发送端，分别使用东芝半导体的无线充电接收端TC7763WBG产品以及A公司产品（原配产品）进行对比。从图2可以看到，A公司的产品最大效率为64%，而东芝半导体的最大效率为68%。这里的4%的效率差异在接收端已十分明显。

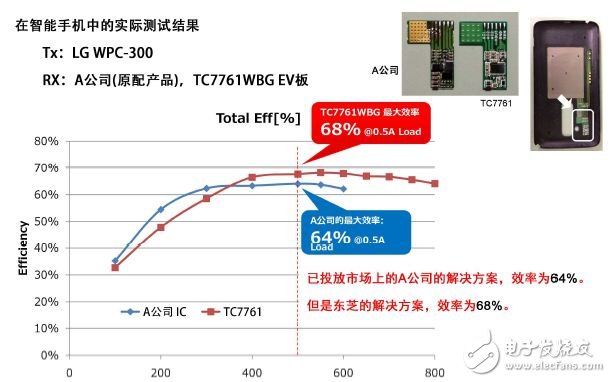

图2：智能手机接收端最大效率数据对比图。
----------------------------------------------------------
本文选自4月份《智能硬件特刊》，更多技术热文可进入特刊详情页面下载浏览！
12下一页全文本文导航第 1 页：智能硬件产品通信三大技术大盘点第 2 页：智能手机芯片接收端发热大电流电感
