关于AD底层铺GND线的问题
请教,
小弟用AD15画电路板,
给双面板底层铺GND铜的时候,出现问题,
铺铜时,只要顶层有元器件的,都会留出间隔,
请教是哪个地方出现问题:

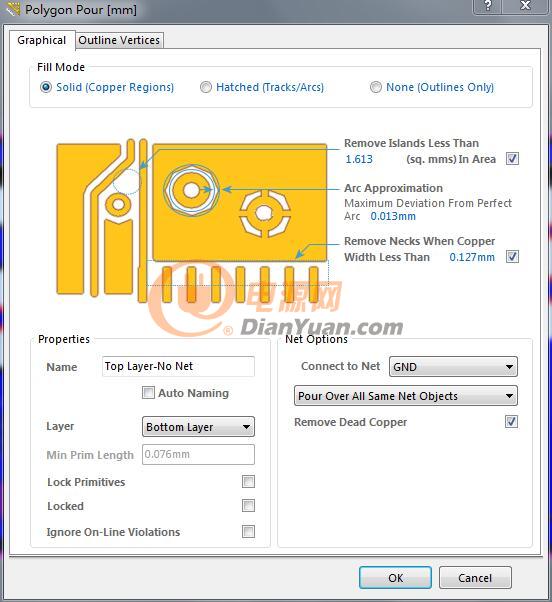

上图
万分感激。
已经被添加到社区经典图库喽
http://www.nahua.net 扁平线电感/bbs/classic/
top层元件的焊盘属性 不对 你把焊盘的属性都设为混合层了
同意楼上,把顶层元件焊盘设置为TOPlayer就可以了。
大哥,我把顶层的元件设置成顶层后,焊盘和线路是一样红色的了,PCB厂的不好做喷锡吧?
我的元件是在顶层,请看抓图
然后点开具体的元件焊盘的时候,是多层的,请看图
我如果把元件焊盘改为顶层,直接变成红色的顶层色,和布线的红色是一样的,PCB板厂就没法喷锡了,
请教,谢谢
这样的 铺铜是热焊盘,设置一下就好!请问怎么设置?
谢谢军长。
焊盘放置在顶层和做板子的时候是没有关系的,应该找到原因了,
是要把焊盘设置成 TOP SOLDER层,
我设置成 TOP LAYER层了,
所以导致问题出现,
打样板回来了,浪费了几十块钱,
郁闷
