WiFi在智能家居中的应用电路设计—电路图天天读(309)
智能家电是利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成。最常实现的应用是灯光、热水器、空调、入侵监测、烟雾报警、视频监控和窗帘的智能控制。
无线控制采用无线通信技术实现对设备的控制。无线控制的优点:安装和布线简单;无线控制的缺点:抗干扰性相比有线控制要差些,信号覆盖受建筑物影响。
WiFi 技术在智能家居中的应用的主要优点有:WiFi 智能节点可以直接连接无线路由器,从而接入Internet网;不需要家庭网关,节点可以任意扩充;不会破坏现有装修;智能手机可以进行局域网控制和远程控制。鉴于WiFi 模块是笔记本、平板电脑和智能手机的标准配置,基于WiFi 技术的智能家居会逐步得到推广和应用,市场前景广阔。
WiFi 插座的控制电路设计
图1 :WiFi插座的继电器控制电路
电路原理:模块收到合上指令,PC8端口输出高电平,Q1导通,继电器的线圈有电流流过,继电器的触点L_IN 和触点L_OUT 吸合,插座供电给负载;模块收到断开指令,PC8端口输出低电平,Q1截止,继电器的线圈没有电流,继电器的触点L_IN 和触点L_OUT 断开,插座断电。以上只是以WiFi 插座为例,叙述基于WiFi 技术的智能家居,如果要实现智能家电中的其他功能,实现原理类似。例如,要实现远程视频监控,只需将插座改为摄像头并实现相应的软件功能即可。

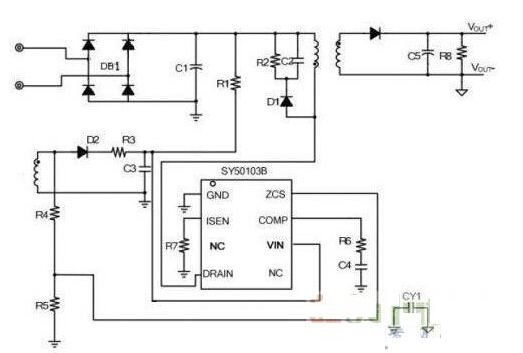

智能插座电源功能原理
