一种适用于锂电池的电流监测电路设计
其中，CI15为米勒电容，C1为VOUT1.节点等效电容，Rz为MNI24等效电阻（即调零电阻）。由式（9）可知，调节Rz和CI15可实现系统稳定。
1.3 COMP高速比较器电路

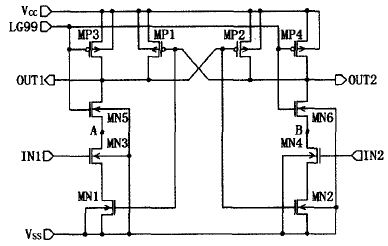

如图6所示， 电路由MN1~MN6和MP1~MP4组成。IN1与IN2为输入端；OUT1与OUT2为输出端；LG99由数字时钟控制，实现复位功能。
图6 COMP高速比较器电路
电路采用正反馈技术，速度得到大大提高。当LG99为低时，MP3、MP4导通，MN5、MN6关断电路，OUT1、OUT2抬高，后端触发器处于保持状态。而LG99为高时，MP3、MP4关断，MN5、MN6导通。此时若IN1大于IN2，则V 减小，使OUT1减小；OUT1作用于MP2与MN2，使OUT2被抬高；而OUT2作用于MP1与MN1，使OUT1被拉低，形成正反馈。反之亦然，只要IN1与IN2之间存在压差都会在输出上快速响应。
2 仿真结果与分析
本文采用0.18μm CMOS工艺，使用H-spice对数字时钟、AMP运算放大器、偏置电路和高速比较器进行了仿真验证。
图7为AMP放大器交流小信号仿真数据，其中复位信号LI26为低，在LI12上加入AC=1的交流小信号。对-40℃ 、25 ℃、125 ℃ 3种温度进行AC扫描，可知：（1）当增益降为O时，相位裕度仍保持90度以上；（2）在不同温度下，增益与相位裕度受影响不大，系统处于稳定态。
