[稳压电源]氮化镓真的来了，RAVPower 61W氮化镓USB PD充电器
本帖最后由 tianxj01 于 2019-9-8 09:42 编辑 看见一个拆解报告，RAVPower 61W氮化镓USB PD充电器的。
不得不说，新器件导致的技术进步，真的厉害。
下面转几个报告里面的图片，大家可以对比一下和传统充电器的区别：大小比较：
与苹果61W充电器大小对比，相比之下RAVPower 61W GaN 氮化镓充电器在体积上有着巨大的优势。
剥壳后的主PCB：
是不是够简单，够小？充电器支持PD快充，共有5V/2.4A、9V/3A、12V/3A、15V/3A、20V/3A、20.3V/3A六个输出档位。
协议芯片：
伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），此前已被联想thinkplus USB PD充电器采用。
初级储能电容为22uF/400V电解三个，27uF/400V一个，AiSHi艾华的。
初级PWM控制电源部分电压应该也不低，采用了一颗10uF/100V的电解。
常州华威电子的料。
X电容、共模电感、Y电容该有的都有。
USB-C接口输出VBUS开关管，来自锐骏半导体，型号为RU3089M。
次级同步整流MOS管型号为HGN052N10SL。
次级带2颗25V固态，其中一个680uF，一个100uF。
变压器型号当然是厂家自定的，看样子和标签，应该采用的是RM10的磁芯骨架：
RM10的磁芯骨架大小，这里就不出了，感兴趣的自己查去。

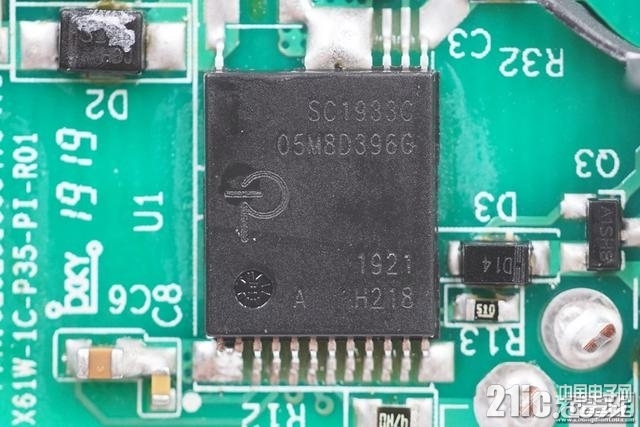

核心的来了，氮化镓主控：
PI的型号为SC1933C，该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品。
外围最简化，除了GaN开关管、PWM驱动控制，连冷热边隔离耦合都做里面了，当然更不会忘记次级同步整流驱动了：
PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率，并轻松与接快充协议接口IC协同工作，因此适用于高效率反激式设计。
这颗IC很贵吧。
。
。
。
戈卫东 发表于 2019-9-8 09:46这颗IC很贵吧。官网上还找不到这颗料的资料。。
。
。
不过你倒是能指望它便宜点吗？在没有相近的竞争器件以前，指望他们便宜门都没有............就看哪个企业第一个带头用，有量支撑价格会便宜现在的主流应该是碳化镓吧。
