放大器设计中常见基本问题的解决办法

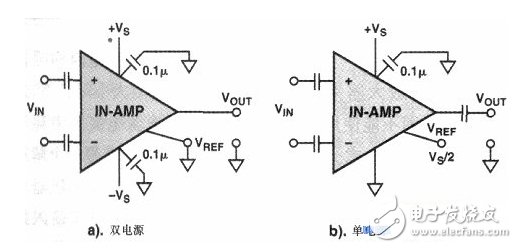

类似的问题也会出现在仪表放大器电路中,上图所示为使用两只电容进行AC耦合的仪表放大器电路,没有提供输入偏置电流的返回路径,这个问题在使用双电源和单电源供电的仪表放大器电路中都常见。这类问题也会出现在变压器耦合放大器电路中,如下图所示,如果变压器次极电路中没有提供DC对地回路,该问题就会出现。
上图和下图为这些电路的简单解决办法,这里,在每一个输入端和地之间都接一个高阻值的电阻(RA、RB),这是一种适合双电源仪器放大器电路的简单而实用的方法。这两只电阻为输入偏置电流提供了放电回路,在图5所示的双电源例子中,两个输入端的参考端都接地。在图5所示的单电源例子中,两个输入端的参考端接地或者接一个偏置电压,通常偏置电压为最大输入电压的l/2.
同样的原则也可以应用到变压器耦合输入电路(上图),除非变压器的次极有中间抽头,它可以接地或者接VCM.在该电路中,由于两只输入电阻之间的失配和两端输入偏置电流的失配会产生一个小的失调电压误差。为了使失调误差最小,在仪表放大器的两个输入端之间可以再接一只电阻(即桥接在两只电阻之间),其阻值大约为前两只电阻的l/10.大电流电感
