[充电器]铅酸电池电压电流监测电路-基于GP9303M+GP8101M

2022-04-25 08:08:03      点击次数:
上一篇:[开关电源]集成电感的同步降压直流/直流转换器 贴片电感

本帖最后由 zjqmyron 于 2020-3-4 16:17 编辑 48V铅酸电池组是由4个12V的铅酸电池串联组成,为了保证电池安全可靠的工作,需要为电池组设置电压电流监测电路,本方案是基于APC芯片GP9303M和PAC芯片GP8101M的电容隔离技术,实现铅酸电池电压电流监测功能。

本方案中使用的技术:1、监测电路浮地技术;2、APC&PAC芯片电容隔离传输技术电压检测原理:通过单片机输出的控制信号BAT1_EN、BAT2_EN、BAT3_EN、BAT4_EN来选择要监测的电池。

当BAT1_EN为高,BAT2_EN、BAT3_EN、BAT4_EN为低,则Q1A Q1B Q6导通,电池BAT1的正负极连接到VCC1和GND1作为采样芯片GP9303M的电源,同时VCC1电压通过电阻分压后被GP9303M的VIN脚采样,GP9303M的第六脚PWM输出高频调制的PWM信号,通过电容隔离后被PWM转电压芯片GP8101M采集并输出相应的电压值Vout1,供单片机采集。

同理,当BAT2_EN为高,BAT1_EN、BAT3_EN、BAT4_EN为低,则Q2A Q2B Q5 Q8导通,电池BAT2的正负极连接到VCC1和GND1作为采样芯片GP9303M的电源,同时VCC1电压通过电阻分压后被GP9303M的VIN脚采样,GP9303M的第六脚PWM输出高频调制的PWM信号,通过电容隔离后被PWM转电压芯片GP8101M采集并输出相应的电压值Vout1,供单片机采集。

同理,当BAT3_EN为高,BAT1_EN、BAT2_EN、BAT4_EN为低,则Q3A Q3B Q7 Q10导通,电池BAT3的正负极连接到VCC1和GND1作为采样芯片GP9303M的电源,同时VCC1电压通过电阻分压后被GP9303M的VIN脚采样,GP9303M的第六脚PWM输出高频调制的PWM信号,通过电容隔离后被PWM转电压芯片GP8101M采集并输出相应的电压值Vout1,供单片机采集。

同理,当BAT4_EN为高,BAT1_EN、BAT2_EN、BAT3_EN为低,则Q4A Q4B Q9 Q11导通,电池BAT4的正负极连接到VCC1和GND1作为采样芯片GP9303M的电源,同时VCC1电压通过电阻分压后被GP9303M的VIN脚采样,GP9303M的第六脚PWM输出高频调制的PWM信号,通过电容隔离后被PWM转电压芯片GP8101M采集并输出相应的电压值Vout1,供单片机采集。

以上四种情况中,GP8101M的电源一直由电池BAT1提供。

电流监测原理:电流采样电阻Rs产生监测电压,通过运放组成的放大电路以0-5V的电压Vout2输出。

此电压可以直接被单片机采集。

通过以上电压电流监测技术,可以有效的对铅酸电池进行监控。

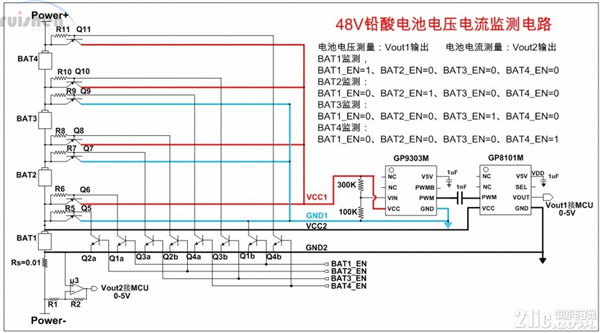

                                                                                                                                                                                                                                                                                          铅酸电池电压电流监测电路图
