车载GSM无线通信电路设计分析—电路图天天读（285）

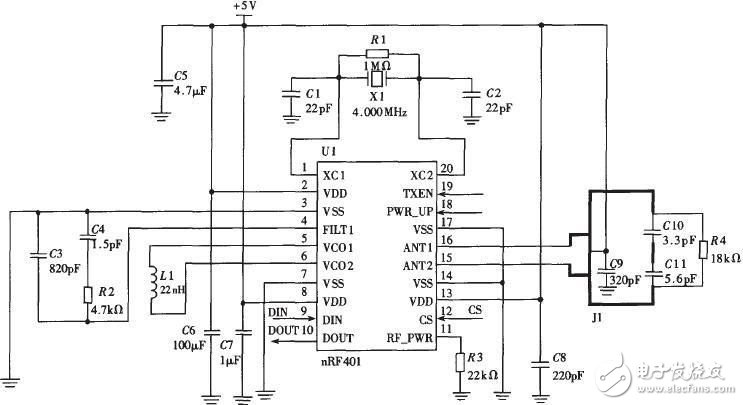

图4 无线数据通信单元电路
GSM通信模块电路设计
GSM通信模块采用SIEMENS的TC35I.TC35I是SIEMENS公司专为GSM通信设计的专用模块。具有语音、数据、传真和点对点短信功能，工作于EGSM 900和GSM 1800频段，重仅10g，在3.5~4.8V范围内均能正常T作。对AT Commands Interface Version 8.5所定义的主要指令都能很好地执行，另有扩展指令20多条。
TC35I接口由40芯电缆组成。其中1~5脚接电池的“+”端，6~10脚接电池的“-”端，11~12脚为直流电源输入端，可输入 8~20V/500mA的直流电。内部有自动充电控制电路。15脚IGT为模块开机控制，31脚EMERGOFF为关机控制，都是低电平有效，也可以通过命令实现开关机。17脚为振铃输出，18脚Rx为串行数据输出，19脚TX为串行数据输入，32脚为工作状态指示灯输出，24~29脚接SIM卡。与微处理器的接口电路如图4所示。通信速率为19.2kbps.
图5 TC35I与微处理器的接口电路
TC35I的全部指令可以从SIEMENS的网站上下载。车载用户移动交费系统由低成本的AT89C4051单片机组成，工作电源3.3V，基站由高速、高性能的77E58-40单片机完成无线数据通信与身份验证功能。CCD车型识别由另外的独立处理单元完成。
编辑点评：此文介绍了车载GSM无线通信系统的电路设计解析，无线数据通信电路设计由核心芯片 nRF401及其附属元件组成，nRF401是双信道、高性能、低功耗的专用无线通信芯片。大电流电感
