放大器输入保护...福兮祸兮?

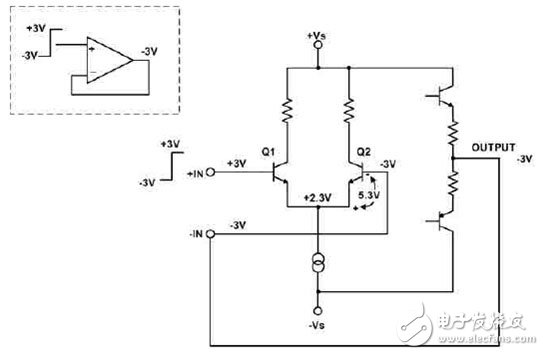

图1. 放大器输入电压的迅速转换将给晶体管Q2带来具有潜在危害的反向偏置
这个保护非常简单，只要在放大器输入端增加一对背对背二极管（D1与D2）即可，如图2所示。由于有了二极管D1与D2，Q1与Q2的电压摆动就局限在±0.8V，远低于基极-发射极击穿电压。过程速度越低，击穿电压越高，因此为了提高阈值电压，可以增加更多的串联二极管。例如，如果某个过程的击穿电压是4 V，利用3个串联二极管可能使阈值降低为2.1 V。对于速度非常低的过程，反向击穿电压将足够高，从而可以省却输入保护。为什么不使用一串独立的二极管呢？输入保护的一个缺点是二极管限制了输入电压，因此影响给转换速率带来不利影响。高速工作时不希望这种特性。
图2. 背对背二极管通过限制电压摆动而保护晶体管Q2
在大多数情况下，输入保护利大于弊。不过，在极少数情况下，输入保护可能带来不希望的结果。例如，考虑一个断电但有信号输入的放大器。信号振幅在数百毫伏以内时不会出现问题，但是如果信号振幅大于400 mV，就可能遇到问题。由于输入信号较大，输入保护二极管（D1与D2）将成为正向偏压的。输入和输出之间通过到负载的反馈电阻器形成信号路径，如图3所示。信号大小取决于输入信号的振幅与频率。
