同步源和PLL源在功率分析仪中的作用
FFT算法中有一个假设，假设离散时间序列可以精确地在整个时域进行周期延拓，所有包含该离散时间序列的信号为周期函数，周期与时间序列的长度相关。然而如果时间序列的长度不是信号周期的整数倍，假设条件是不成立的，就会产生频谱泄漏。对信号做FFT分析时，如果采样频率固定不变，由于被采样信号自身频率的微小变化以及干扰因素的影响，就会使采集数据不是信号周期的整数倍，此时就会产生频谱泄露。
PLL锁相环是一种反馈电路，其作用是使得电路上的时钟和某一外部时钟的相位同步。PLL通过比较外部信号的相位和由压控晶振（VCXO）的相位来实现同步的，在比较的过程中，锁相环电路会不断根据外部信号的相位来调整本地晶振的时钟相位，直到两个信号的相位同步。PA6000通过引入PLL硬件，使采样频率和信号频率同步，然后通过倍频保持采样频率是信号频率的整数倍，保证采集数据正好是信号周期的整数倍，从而消除频谱泄露。如何选择PLL源呢，由选择同步源的原理可知，当然选择畸变小，频率稳定的输入信号作为PLL源！
相比PA6000，周立功致远电子最新的PA5000功率分析已经支持双PLL源了，用户可以为不同的测量通道选择不同的PLL源。
图 1 设置PLL源

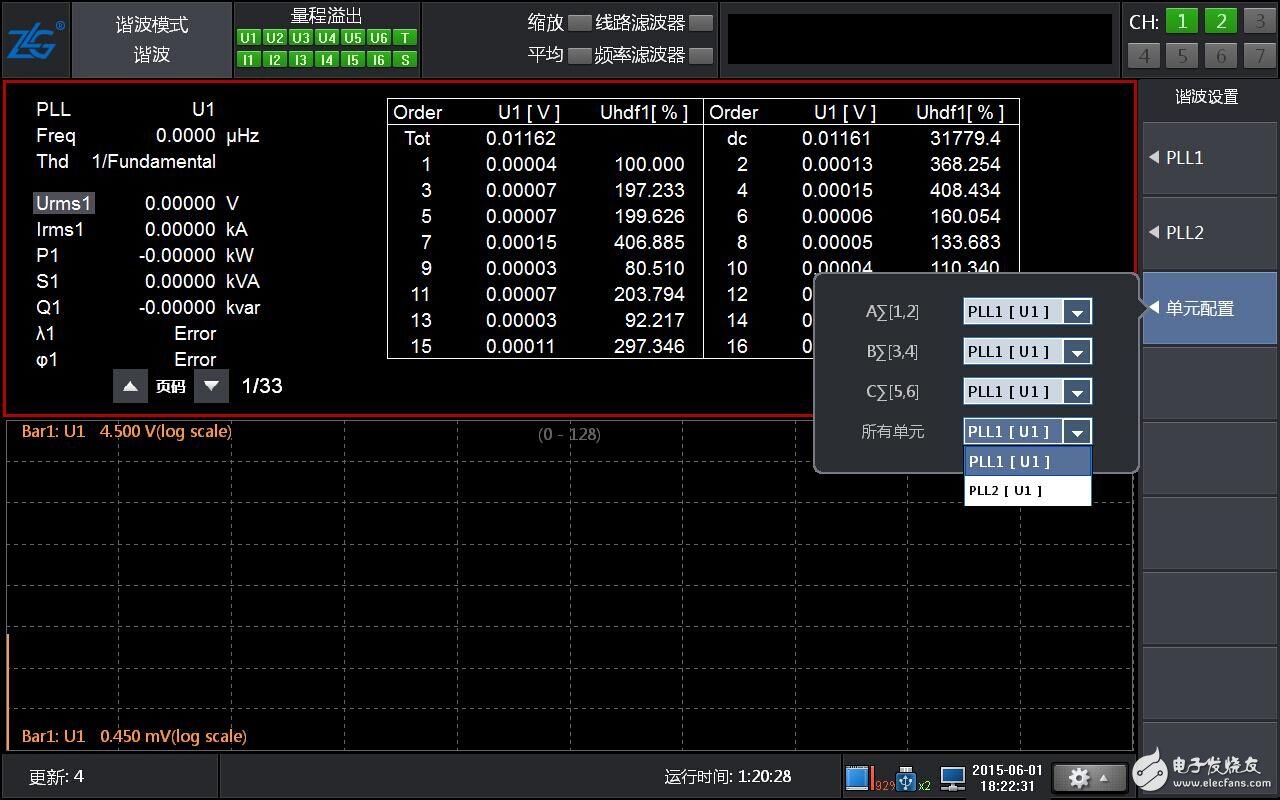

图 2 设置测量通道使用的PLL源
