基于555定时器的篮球赛24s计时器设计方案
图2信号发生电路
2.2计数电路
用两片74LS192计数器分别作为个位（低位）和十位（高位）的倒计时计数器，本设计只需要从“24”计数到“00”止，因为预置数不为“00”，故选用置数端（LOAD）来进行预置数。时钟脉冲分别通过两个与门输入到74LS192计数器个位（低位）的DOWN端，当停止控制电路传来停止信号时，将中断时钟脉冲，从而实现电路的停止功能。其中，低位的借位输出信号用作高位的时钟脉冲。
两片741S192计数器具体接法：
Vcc、UP接+5V电源，GND接地；
时钟脉冲自与门输出后，连接到低位的DOWN，然后从低位BO‘接到高位的DOWN；
输入端低位C、高位B接电源，其他引脚和CLR接地；LOAD接开关C的活动端，C的另外两引脚分别接G的活动端和地。G的另外两个引脚分别接到电源和地。电路如图3所示。

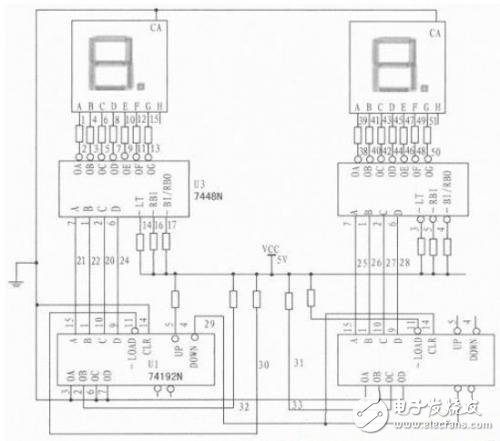

图3计数电路
2.3停止控制电路
计数器倒数到“0”时，需要将电路强制转换到“24”并暂停。现选取计数器到零的状态24秒计时到“00”，从各引脚接到二与非门，当计数器从“00”状态转换到“99”时，用与非门把该状态转换成低电平（其余时间为高电平）控制LD，使电路转换到“24”。由于数字“99”显示时间很短，因此在实现从 “00”到“24”的转换过程中看不到“99”状态。触发器的输出端输出低电平，使74LS192处于保持状态。这样就实现了转换并停止的控制电路。电路如图4所示。大电流电感
