基于RS485总线的智能小区周界防越报警系统的设计
下位机AT89S52单片机P1口接主动/被动红外探测,单片机识别的语言是高级语言,即二进制。因此直接根据红外是否被出发作为二进制的开关量对前端的防区进行定义。当单片机AT89S52接收到红外传来的信号时,单片机用TXD、RXD端口将信号通过MAX485芯片的DI、RO接入到RS485的A、B总线上面,后端同样通过MAX485芯片A、B接收信号通过DI、RO接入到AT89S52单片机的TXD、RXD进行通信,实现对前端地址的识别。

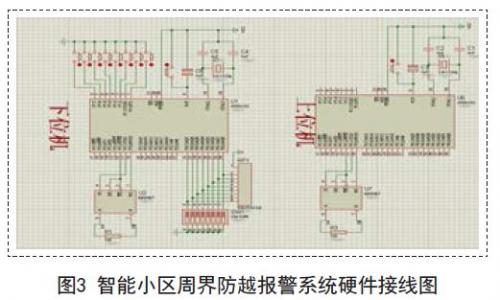

下位机AT89S52通过拨码开关可定义为单防区、双防区以及八防区模块,上位机AT89S52先根据前两位用来判断防区类型,再通过后六位来判断防区地址,后端上位机AT89S52接收到前端防区来的触发信号时,控制相应防区地址的报警输出光电二极管和蜂鸣器。后端接收的单片机RET端口接复位电路,当检查报警完毕之后管理员可按下复位按钮复位,重新进行下一轮的监控,硬件接线如图3所示。
4.2 后端显示电路扩展
485总线方式的有效传输距离为1.2km,防区可扩展到24路,一般的编译码器可实现8路防区的报警显示,为了能有效地扩展,在此课程设计中采用单片机并利用74HC595芯片对其进行扩展,如图4所示,可以扩展到128路。
